Глобус клапанының және қақпаның клапанының айырмашылығы неде?

Тасымалдағыштардың ағынын құбыр жүйесіндегі негізгі жабдық ретінде,Глобус клапандарыжінеқақпа клапандарыЕкі кесек клапандар, бірақ олар құрылымдық дизайнда, жұмыс сипаттамаларында және қолданылатын сценарийлерде айтарлықтай ерекшеленеді. Дұрыс емес таңдау жүйенің тиімділігіне әсер етуі мүмкін және тіпті қауіпсіздікке әкелуі мүмкін.

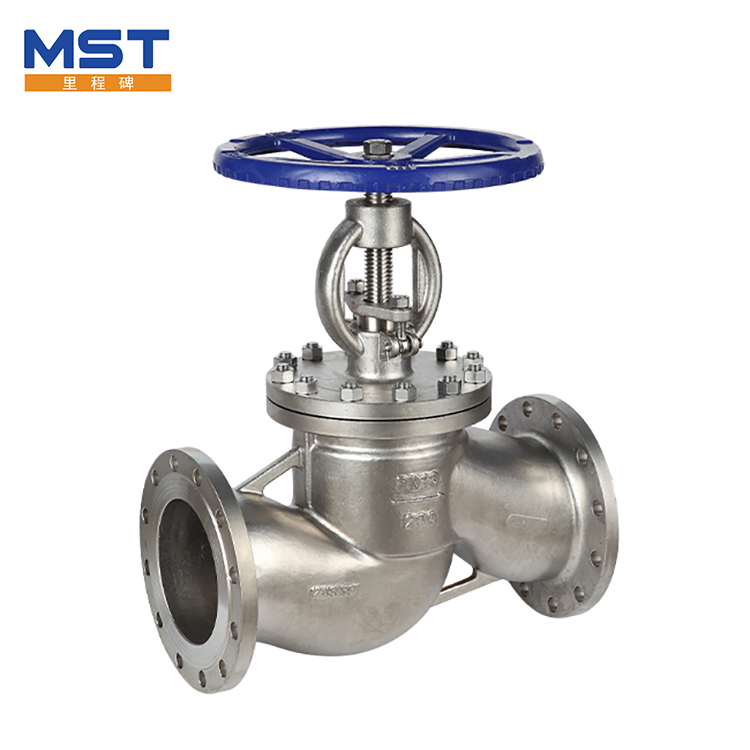

Құрылымдық дизайндағы маңызды айырмашылық функционалды сипаттамаларды анықтайды. Глобус клапаны «клапан дискісін тік ұстап алу» құрылымын қабылдайды. Клапан корпусындағы сұйықтықтың бағытына перпендикуляр бар клапан орындығы бар. Клапанның дискісі пломбалауға қол жеткізу үшін бұрандалы өзеннен жоғары және төмен жылжиды. Сұйықтық клапан денесі арқылы ағып кету үшін 90 градусқа бұрылу қажет. Ағынға төзімділік коэффициенті (шамамен 3-5) қақпаның клапанынан әлдеқайда жоғары. Қақпа клапаны «GATE PLARLELL алынуына» сүйенеді. Қақпа қақпақтың ортаңғы сызығында тігінен жылжиды. Толық ашылған кезде қақпа ағын каналынан толығымен бөлінген. Ағынға төзімділік коэффициенті қысқа құбырдың ағынының сыйымдылығына жақын 0,1-0.5 құрайды.

Ағынды бақылау және герметикалық өнімділік Әрқайсысының өзіндік екпіні бар. Глобус клапанының клапан дискісі мен клапанының орындықтары бет-байланыстарға арналған тығыздағыштар, ал жабық кезде тығыздау сенімді. Бұл әсіресе төмен қысымды кішкентай диаметрлі құбырлар үшін жарамды (DN15-DN100), ал ағын клапан дискісін ашу арқылы дәл түзетілуі мүмкін. Ол көбінесе дроссельді қажет ететін жағдайларда қолданылады (мысалы, жылу жүйелері). Алайда, оның герметикалық беті жоғары жылдамдықты сұйықтықтың эрозиясымен оңай зақымдалуы мүмкін, ал оның қызмет ету мерзімі, әдетте, 10 000-00 000 рет ашылудан және жабылуда. Қақпақтың қақпасы қақпағы клапан орындыққа сәйкес келеді. Толығымен ашық болған кезде дұрыстығы жоғалған жоқ. Ол үлкен диаметрлі құбырлар үшін жарамды (DN100-DN1000), бірақ жабық болған кезде дәл туралау керек, әйтпесе ағып кету оңай, ал ағынды реттеуге қол жеткізу мүмкін емес. Ол көбінесе толық ашық және толығымен жабық жағдайда қолданылады (мысалы, ағын су құбырлары).

Қолданылатын жұмыс жағдайларындағы айырмашылық айқын. Глобус клапаны таза су мен май сияқты таза медианы жеткізуге жарамды. Жұмыс қысымы әдетте 16 мм-ден аспайды, ал температура диапазоны -29 ℃ 425 ₸. Орнату кезінде ағын бағытына назар аударыңыз (төмен кіріс және жоғары шығатын), әйтпесе герметикалық өнімділік азаяды. Қақпа клапаны аз мөлшерде бөлшектер (ағынды сулар), температурасы 42 МПа (-196 ℃-ден 540 ℃), бірақ орнатуға қатысты шектеулер жоқ, бірақ ол жиі ашылуға және жабуға жарамсыз, ал жиі жұмыс істеуге болмайды.

Техникалық қызмет көрсету құны мен қызмет ету мерзімі жан-жақты санау керек. Глобус клапанының клапан дискісі мен бұранданы қосылымының құрылымы қарапайым, ал техникалық қызмет көрсету кезінде тек герметикалық тығыздағыштарды ауыстыру қажет. Бірыңғай техникалық қызмет көрсету құны қақпаның клапанының 50% құрайды. Қақпа клапанының қақпа мен клапан сабағы арасында күрделі бағытталған құрылым бар. Егер ол жабысып қалса, оны бөлшектеу керек, ал техникалық қызмет көрсету уақыты глобус клапанынан 2-3 есе көп. Алайда, толық ашық күйде, қақпаның клапанының ағынға төзімділігі аз, бұл құбырдың энергия шығынын азайтуға мүмкіндік береді және ұзақ мерзімді пайдалану үшін үнемді.

Таңдау кезінде «таңдау» негізгі принципіГлобус клапаныкішкентай диаметрі үшін және аҚақпа клапанүлкен диаметр үшін; Толық ашу және жабу үшін қақпаны реттеу үшін глобус клапанын таңдау; Таза тасында клапанды және бөлшектері бар Тапсырыс клапанын және қақпақты қақпағын таңдау керек. Тек жүйелік қысым, орташа сипаттамалары және жұмыс жиілігін біріктіру арқылы ғана клапанның оңтайлы өнімділігі және құбыр жүйесінің қауіпсіз және тиімді жұмыс істеуі мүмкін.
