Неліктен тексеру клапандары өнеркәсіптік сұйықтықты бақылау жүйелерінде негізгі автоматты компоненттерді қарастырады?

Өнеркәсіптік сұйықтықты басқару жүйелерінде,Тексеру клапандарыОрташықтың кездейсоқ кері ағынының алдын алу үшін, мысалы, сорғылар мен қозғалтқыштар, мысалы, сорғылар мен қозғалтқыштар, өндірістік процестердің тұрақтылығын қамтамасыз етуге арналған маңызды компоненттер. Алдыңғы қатарлы өндірістік мүмкіндіктері және әлемдік экспорттық тәжірибесі бар кәсіби өндіруші ретінде,Tianjin Milestone клапанының клубыӘр түрлі өндірістік қажеттіліктерге сәйкес келетін жоғары сапалы тексеру клапандары мен басқа да өнеркәсіптік клапандармен қамтамасыз етуге бағытталған. Сонымен, сіз тексеру клапандарын түсінесіз бе?

Тексеру клапаны дегеніміз не?

A Клапанды тексеріңізБұл автоматты клапан, оның жабылу бөлігі (дөңгелек клапан дискісі) өз салмағы мен сұйықтықтың қысымымен жұмыс істейді. Оның негізгі функциясы - бұл орталықтың кері ағынының алдын алу, оны әр түрлі салалардағы сұйықтық көлік жүйелерінде ажыратылмайтын компонент. Қолмен немесе жартылай автоматты клапандардан айырмашылығы, тексеру клапандары сыртқы қуат көзін қажет етпейді - олардың жұмысы олардың жұмысы толығымен Орташа деңгейдің өзіндік қысымымен, нақты уақыт пен сенімді алдын-алуды қамтамасыз етеді.

Тексеру клапандарының негізгі функциялары

Ортаның кері ағынының алдын алу: Бұл ең негізгі функция. Құбыр жүйелерінде, тексеру клапандары жүйелік қысым түсіп кетсе, өндірістің үзілістеріне жол бермеуі мүмкін.

Сорғылар мен диск қозғалтқыштарын қорғау: Артқа ағыны сорғыларды кері қайтаруға, ішкі бөліктерді зақымдауы мүмкін, ықтимал драйвер моторын шамадан тыс шығарып, қымбатқа түсуі мүмкін. Бұл тәуекелді жойып, кері арту кезінде клапандарды бірден тексеріңіз.

Контейнерлерден баспа материалын қауіпсіз түрде тастау: сақтау ыдыстарында немесе қысымды ыдыстарда, тексеру клапандары Мультимедиа-клапандар қауіпсіз разрядты және сифонның кері ағынын немесе ластануды болдырмайтындығын қамтамасыз етеді.

Қауіпсіз оқшаулау: тексеру клапандары қосарланған қорғаныс жүйесін қалыптастыру үшін қақпалармен бірге қолданылады. Мысалы, жоғары қысымды құбырларда тексеру клапандары кері ағып кетпеңіз, ал қақпа клапандары техникалық қызмет көрсету үшін қолмен оқшаулауға мүмкіндік береді, осылайша жүйенің жалпы қауіпсіздігін жақсартады.

Тексеру клапандарының түрлері: көтергіш және бұралмалы клапандар

Клапанның қозғалысына сүйене отырып, тексеру клапандары негізінен лифтілерді тексеру клапандары мен бұрау клапандарына бөлінеді. Әр типтегі оның бірегей құрылымдық сипаттамалары және әртүрлі өндірістік қажеттіліктерге жарамды қолдану сценарийлері бар.

Көтерімді тексеру клапаны

Lift Check клапанының құрылымы қақпа клапанына ұқсас, бірақ оған клапан дискісін жетелейтін клапан сабағы жоқ. Клапанның дискісі ағынды басқару үшін қақпақты орындық бойымен тігінен (жоғары және төмен) жылжиды.

Жұмыс принципі

Ашылу процесі: Орташа кірістен (төменгі жағы) розеткадан (төменгі жағы) розеткадан (жоғарғы жағынан) ағындар, кіріс қысымы клапан дискісін жоғары қарай итереді, клапан дискісінің өз салмағы мен ағып кетуіне асып түседі. Бұл клапан дискісін клапан орнынан шығарып, ортадан бірқалыптыуға мүмкіндік береді.

Жабылу процесі: Егер орташа ағып кету әрекеті артта қалмаса, кері қысым клапан дискісін төмен қарай итереді. Содан кейін, өз салмағы мен кері қысыммен, клапан дискісі клапанның дискісін мықтап қағып, құбырды жабыңыз және кері ағып кетуіне жол бермейді.

Негізгі артықшылықтар

Тез жабылатын жауап, жиі қысымның өзгеруі бар жүйелер үшін өте ыңғайлы.

Жабық болған кезде тығыздаудың жоғары дәлдігі, ағып кетпейтін бұқаралық ақпарат құралдарына сәйкес келеді.

Типтік қосымшалар

Сумен жабдықтау және дренаждық жүйелер.

Электр станцияларындағы қазандық бордақылау және бу жүйелері.

Орталықтың өте жоғары тазалығын қажет ететін жеңіл өнеркәсіптік секторлар.

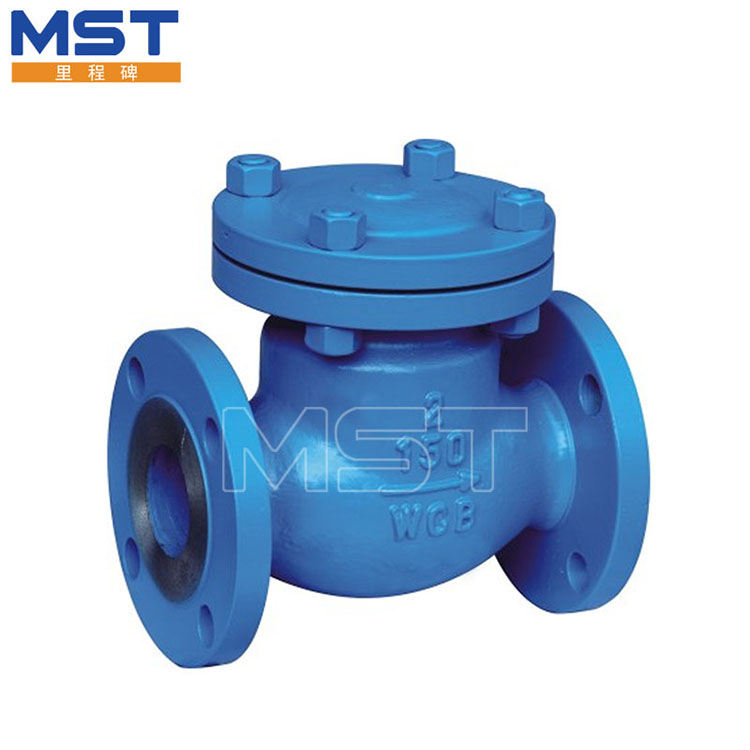

Теріні тексеру клапаны

Ұшу түрін тексеру клапаны көлбеу диск түрінде және айналмалы осіне орнатылған диск (әдетте клапан орнының жанында орналасқан). Диск тігінен жылжудың орнына, ашыңыз немесе жабыңыз.

Жұмыс принципі

Ашылу процесі: Орташада алға бағытталған кезде, оның қысымы дискіні клапан орнынан алшақтатқышқа итереді, бұл ортаға өту. Дискінің бұралу бұрышы орташа ағын-ағын-жиіліктің жоғарылауымен анықталады - ағынға төзімділікті азайту, үлкенірек бұрышқа әкеледі.

Жабылу процесі: Артқа ағынында болған кезде кері орташа қысым дискіні клапан орнына қарай бұру үшін итереді. Содан кейін диск орынды кері қысыммен тығыздайды, кері қысыммен жабады, кері бұраңыз. Жұмыс принципі лифт түрін тексеру клапанына ұқсас, бірақ серпіліс қозғалысының қозғалыс кезінде әсер ету күшін төмендетеді, клапанның қызмет ету мерзімін ұзарту кезінде әсер ету күшін азайтады.

Негізгі артықшылықтар

Төмен ағынға төзімділік, оны үлкен диаметрлі құбырлар үшін немесе жоғары деңгейдегі жылдамдық жүйелеріне қолайлы етеді.

Қарапайым құрылым, жеңіл техникалық қызмет көрсету және аздап қоспасы бар бұқаралық ақпарат құралдарына мықты бейімделу (мысалы, ағынды сулар, шикі мұнай).

Типтік қосымшалар

Мұнай және газ құбырлары.

Жылумен жабдықтау жүйелері.

Металлургия өнеркәсібі.
