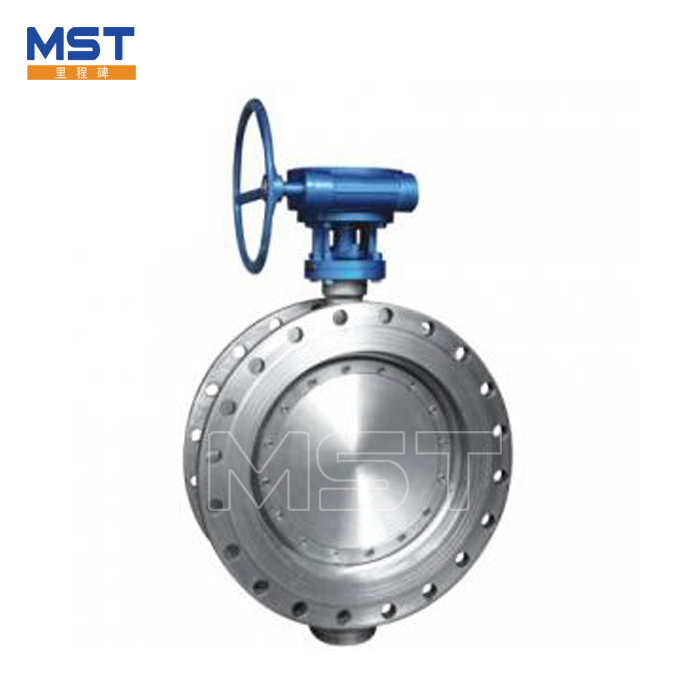

Неліктен тот баспайтын болаттан жасалған көбелек клапан талап етілетін ортада ағынды басқарудың басқа шешімдерінен асып түседі?

Ағынды басқару технологиясының саяхаты үздіксіз инновациялармен ерекшелендіТот баспайтын болаттан жасалған көбелек клапанбұл эволюцияның маңызды кезеңін білдіреді. 20-ғасырдың ортасында пайда болған ерте көбелек клапандар қарапайым концентрлік конструкцияларды пайдаланды, онда диск пен орын ортақ орталық осін бөлісті. Негізгі қолданбалар үшін функционалды болғанымен, бұл ерте конструкциялар өзіне тән шектеулерден зардап шекті: жұмыс кезінде шамадан тыс үйкеліс, орындықтардың жылдам тозуы және жоғары қысым немесе жоғары температура жағдайында тығыздағыштың тұтастығы бұзылды.

Эксцентрлік дизайнды енгізу бірінші үлкен жетістік болды. Дискінің айналу осін орындық ортасынан ығыстыру арқылы инженерлер үйкелісті азайтып, қызмет ету мерзімін ұзартты. Дегенмен, бұл тот баспайтын болаттан жасалған көбелек клапанды шын мәнінде талап етілетін қолданбаларда қақпа, глобус және шар клапандарымен бәсекелесуге қабілетті жоғары өнімді шешімге айналдырған үш еселенген (немесе үштік эксцентрлік) дизайнның дамуы болды.

Бүгінгі тот баспайтын болаттан жасалған көбелек клапандар озық металлургияны, дәл өңдеуді және күрделі тығыздау технологияларын қамтиды. Тот баспайтын болаттан жасалған конструкциямен біріктірілген көп қабатты металл қатты тығыздағыштарды біріктіру бұл клапандардың коррозияға тамаша төзімділігін сақтай отырып, 425°C дейінгі температурада сенімді жұмыс істеуге мүмкіндік береді. Бұл эволюция қолданбалы конвертті қарапайым су желілерінен мұнай-химия зауыттарындағы, электр энергиясын өндіруші қондырғылардағы және теңіз ортасындағы маңызды қызметтерге дейін кеңейтті.

Заманауи тот баспайтын болаттан жасалған көбелек клапан атрибуттардың әсерлі комбинациясын ұсынады: ықшам із, жеңіл конструкция, жылдам жұмыс және ерекше ағын сипаттамалары. Ашу немесе жабу үшін бірнеше бұрылысты қажет ететін дәстүрлі қақпа клапандарынан айырмашылығы, көбелек клапандары 90 градустық айналу арқылы толық жұмыс істейді, бұл апатты өшіру сценарийлеріне жылдам әрекет етуге мүмкіндік береді. Бұл жұмыс тиімділігі, тот баспайтын болаттан жасалған конструкцияның беріктігімен үйлескенде, көбелек клапан көптеген өнеркәсіптік қолданбалар үшін таңдаулы таңдау ретінде белгіленді.

Жоғары өнімділіктің негізіндеТот баспайтын болаттан жасалған көбелек клапандизайн үш есе офсеттік геометрияға негізделген, айналмалы клапандардағы тығыздау мен үйкелістің негізгі мәселелерін шешетін күрделі инженерлік тәсіл. Бұл дизайн үйкеліссіз жұмыс пен көпіршік өткізбейтін өшіруге қол жеткізу үшін үйлесімді жұмыс істейтін үш ерекше ығысуды қамтиды.

Үш офсеттік дизайн сонымен қатар клапанға екі жақты тығыздауға қол жеткізуге мүмкіндік береді, яғни ол ағын бағытына қарамастан тиімді өшіруді қамтамасыз ете алады. Бұл сипаттама әсіресе сорғыны айналып өту жүйелерінде немесе екі бағыттағы құбыр желілерінде ағынның өзгеруі орын алуы мүмкін қолданбаларда өте маңызды. Металл қатты тығыздағыш конструкциясы, әдетте орындық пен дискінің тығыздағыш беттері үшін әртүрлі қаттылық материалдарын қолданатын, тозуға және эрозияға ерекше төзімділікті қамтамасыз етеді.

Тот баспайтын болаттан жасалған көбелек клапан үшін сәйкес материалдарды таңдау оның өнімділігі мен қызмет ету мерзімінің ұзақтығы үшін өте маңызды. «Тот баспайтын болат» термині қорытпалардың кең тобын қамтығанымен, таңдалған арнайы сорт жұмыс ортасының талаптарына сәйкес болуы керек.

Тот баспайтын болаттың коррозияға төзімділігі бетінде пассивті хром оксиді қабатының пайда болуынан туындайды. Құрамында хлоридтер, қышқылдар немесе басқа коррозиялық агенттер бар агрессивті орталарда 316L немесе дуплексті баспайтын болаттар сияқты құрамында молибден бар сорттарды таңдау маңызды болады. Бұл қорытпалар теңізде, химиялық және ағынды суларды қолдануда сенімді жұмысты қамтамасыз ететін шұңқырлар мен жарықшақтардың коррозиясына күшейтілген төзімділікті қамтамасыз етеді.

Тығыздайтын беттер үшін орындық пен диск арасындағы қаттылықтағы әртүрлі материалдарды пайдалану берік, тозуға төзімді интерфейс жасайды. Стеллит сияқты қатты қапталған қорытпалар абразивті немесе жоғары циклді қолданбаларда қызмет ету мерзімін ұзарту үшін тығыздағыш беттерге жиі қолданылады. Штанганың материалы корпус пен диск материалдарымен салыстырылатын коррозияға төзімділікті сақтай отырып, іске қосу моментін беру үшін жеткілікті беріктікке ие болуы керек.

a. өнімділік параметрлерін түсінуТот баспайтын болаттан жасалған көбелек клапандұрыс сипаттау және қолдану үшін өте маңызды. Бұл параметрлер клапан сенімді жұмыс істейтін операциялық конвертті анықтайды.

Жұмсақ тығыздағыш пен металл қатты тығыздағыш конфигурациялары арасындағы таңдау маңызды шешім нүктесін білдіреді. NBR, EPDM немесе FKM сияқты материалдарды пайдаланатын жұмсақ тығыздағыш клапандар төмен қысымдар мен температураларда тамаша нығыздауды ұсынады, ал эластомер тығыздағыш бетіне сәйкестікті қамтамасыз етеді. Көп қабатты металл конструкциясы бар металл қатты тығыздағыш клапандар жоғары температурада және абразивті қызметтерде жоғары өнімділікті қамтамасыз етеді, бірақ олар өшіруге қол жеткізу үшін жоғары іске қосу моментін қажет етуі мүмкін.

Тот баспайтын болаттан жасалған көбелек клапандар үшін қолданылатын орташа диапазон суды, мұнайды, газды және әртүрлі коррозиялық орталарды қамтиды, бұл оларды көптеген салаларда әмбебап құрамдастарға айналдырады. Тот баспайтын болаттан жасалған конструкция химиялық заттардың кең спектріне төзімділікті қамтамасыз етеді, дегенмен агрессивті немесе экзотикалық орта үшін арнайы үйлесімділік тексерілуі керек.

Тот баспайтын болаттан жасалған көбелек клапан үшін таңдалған іске қосу әдісі оның жұмыс сипаттамаларына, жауап беру уақытына және басқару жүйелерімен интеграциясына айтарлықтай әсер етеді. Қол жетімді опциялар қарапайым қолмен басқарудан күрделі автоматтандырылған шешімдерге дейін.

Іске қосу әдісін таңдау бірнеше факторларды қарастырады: қол жетімді қуат көздері, талап етілетін жауап беру уақыты, бақылау дәлдігі қажеттіліктері, қоршаған орта жағдайлары және техникалық қызмет көрсету мүмкіндіктері. Қауіпті аймақтарда электрлік тұтану көздерін жою үшін пневматикалық немесе гидравликалық іске қосуды таңдауға болады. Жиі циклді немесе нақты ағын модуляциясын қажет ететін қолданбалар үшін позицияға кері байланысы бар электрлік іске қосу басқарудың ең үлкен икемділігін ұсынады.

Заманауи басқару жүйелерімен интеграция диагностикалық мүмкіндіктерді, байланыс протоколдарын (HART, Profibus немесе Foundation Fieldbus сияқты) және болжамды техникалық қызмет көрсету мүмкіндіктерін ұсынатын смарт жетектердің көмегімен барған сайын жетілдірілді. Бұл кеңейтілген мүмкіндіктер жағдайды бақылауға және қашықтан ақауларды жоюға, жоспарланбаған тоқтау уақытын азайтуға және техникалық қызмет көрсету кестелерін оңтайландыруға мүмкіндік береді.

Тот баспайтын болаттан жасалған көбелек клапандарды дұрыс орнату  оның жобаланған өнімділігі мен қызмет ету мерзіміне жету үшін маңызды. Келесі ең жақсы тәжірибелер сәтті орнату үшін негізгі ойларды қарастырады.

Вафли типті көбелек клапандар үшін құбыр фланецтері арасында дұрыс орталықтандыру өте маңызды. Клапанның денесін туралау түйреуіштерін пайдаланып немесе фланецті қатайту кезінде мұқият орналастыру арқылы ортаға қою керек. Шамадан тыс қатайтылатын фланец болттары клапанның корпусын бұрмалап, дискінің жұмысына және тығыздау жұмысына әсер етуі мүмкін. Тиісті тығыздағыштарды пайдалану және айналу моментінің сипаттамаларын сақтау зақымдануды болдырмайды және сенімді тығыздауды қамтамасыз етеді.

Елеулі термиялық кеңеюі бар жүйелерде клапанға шамадан тыс жүктемені болдырмау үшін құбырлардың анкерлері мен компенсаторларға назар аудару керек. Клапанды құбырдың сәйкес келмеуін түзету үшін пайдаланбау керек, себебі бұл өзек, мойынтіректердің немесе тығыздағыш компоненттердің мерзімінен бұрын істен шығуына әкелетін кернеу тудырады.

Тиімді қызмет көрсету аТот баспайтын болаттан жасалған көбелек клапанүздіксіз сенімді өнімділікті қамтамасыз етеді және қызмет мерзімін ұзартады. Проактивті техникалық қызмет көрсету бағдарламасы кәдімгі күтімді де, ықтимал мәселелерді де олар сәтсіздікке ұшырамас бұрын қарастырады.

Техникалық қызмет көрсету әрекеттерінің жиілігі қызмет көрсету жағдайларына, соның ішінде жұмыс циклдерінің санына, температураға, қысымға және ағып жатқан ортаның сипатына байланысты. Абразивті суспензияларды өңдейтін немесе жоғары температурада жұмыс істейтіндер сияқты күрделі жөндеудегі клапандар таза суға қызмет көрсететіндерге қарағанда жиірек тексеру мен техникалық қызмет көрсетуді қажет етеді.

Металл орналасқан үш еселенген клапандар үшін тығыздағыш беттерді жиі өңдеу немесе тегістеу арқылы жаңартуға болады, бұл клапанның толық ауыстыруынсыз қызмет ету мерзімін ұзартады. Бұл мүмкіндік тот баспайтын болаттан жасалған конструкцияның беріктігімен үйлеседі, бұл клапандарды талап етілетін қолданбалар үшін үнемді ұзақ мерзімді шешімге айналдырады.

Тот баспайтын болаттан жасалған көбелек клапан компоненттерін өндіру және сынау халықаралық және ұлттық стандарттардың толық шеңберімен реттеледі. Осы стандарттарға сәйкестік тұрақты сапаны, өзара алмасуды және өнімділікті қамтамасыз етеді.

Тот баспайтын болаттан жасалған көбелек клапандарының сапаны қамтамасыз ету бағдарламалары әдетте материалды сертификаттауды (диірменнің сынақ есептері), өлшемді тексеруді, қысымды сынауды (қабық пен орындық сынақтары) және барлық компоненттерді визуалды тексеруді қамтиды. Көптеген өндірушілер сапа менеджменті жүйесіне адалдығын көрсете отырып, ISO 9001 сертификатын сақтайды.

Маңызды қолданбалар үшін қосымша сынақтар қажет болуы мүмкін, соның ішінде бос шығарындыларды сынау, өртке қарсы сынақ (API 607 ​​немесе ISO 10497 бойынша) және жоғары қысымда немесе жоғары температурада өнімділікті тексеру. Тиісті сынақ хаттамаларын таңдау қолданбаның нақты талаптарына және қолданылатын кодтар мен стандарттарға сәйкес келуі керек.

TheТот баспайтын болаттан жасалған көбелек клапанөнімділікті, ұзақ мерзімділікті және пайдалану тиімділігін теңестіретін ағынды басқару шешімін ұсынатын онжылдық инженерлік жетілдірудің шарықтау шегін білдіреді. Тығыздау геометриясына инновациялық көзқарасы бар үш еселенген дизайн көбелек клапанды қарапайым қосу-өшіру құрылғысынан ең талап етілетін өнеркәсіптік талаптарға жауап бере алатын дәлме-дәл құралға дейін көтерді.

Осы жан-жақты барлау барысында біз көбелек клапанының жұмысын реттейтін негізгі принциптерді, коррозияға төзімділікті қамтамасыз етудегі материалды таңдаудың маңызды рөлін және операциялық конвертті анықтайтын өнімділік параметрлерін қарастырдық. Бұл клапандардың әмбебаптығы олардың коммуналдық суды тазартудан бастап жоғары температурадағы мұнай-химиялық процестерге дейінгі кең ауқымда қолдануынан көрінеді. Бірнеше іске қосу әдістерінің және қосылым конфигурацияларының қолжетімділігі іс жүзінде кез келген ағынды басқару мәселесі үшін қолайлы шешімнің болуын қамтамасыз етеді.

Бұл клапандардың толық әлеуетін іске асыру үшін дұрыс орнату және техникалық қызмет көрсету тәжірибесі маңызды. Инженерлер мен мекеме менеджерлері салалық стандарттар мен өндірушінің ұсыныстарын ұстана отырып, сенімді жұмыс пен ұзартылған қызмет мерзімін қамтамасыз ете алады. Тот баспайтын болаттан жасалған берік конструкция үш еселенген офсеттік дизайнның озық тығыздау технологиясымен үйлеседі, тоқтау және техникалық қызмет көрсету талаптарын барынша азайтатын төзімділік деңгейін қамтамасыз етеді.

Өнеркәсіп орындары ағынды басқару жабдығынан жоғары өнімділікті, жоғары сенімділікті және күшейтілген қауіпсіздікті талап етуді жалғастыратындықтан, тот баспайтын болаттан жасалған көбелек клапан негізгі технология болып қала береді. Оның ықшам дизайнымен және операциялық тиімділігімен үйлесетін кең ауқымды қосымшалар бойынша дәйекті, сенімді өнімділікті қамтамасыз ету қабілеті өнеркәсіптік инфрақұрылымның дамып келе жатқан ландшафтында оның тұрақты өзектілігін қамтамасыз етеді.
